控制器

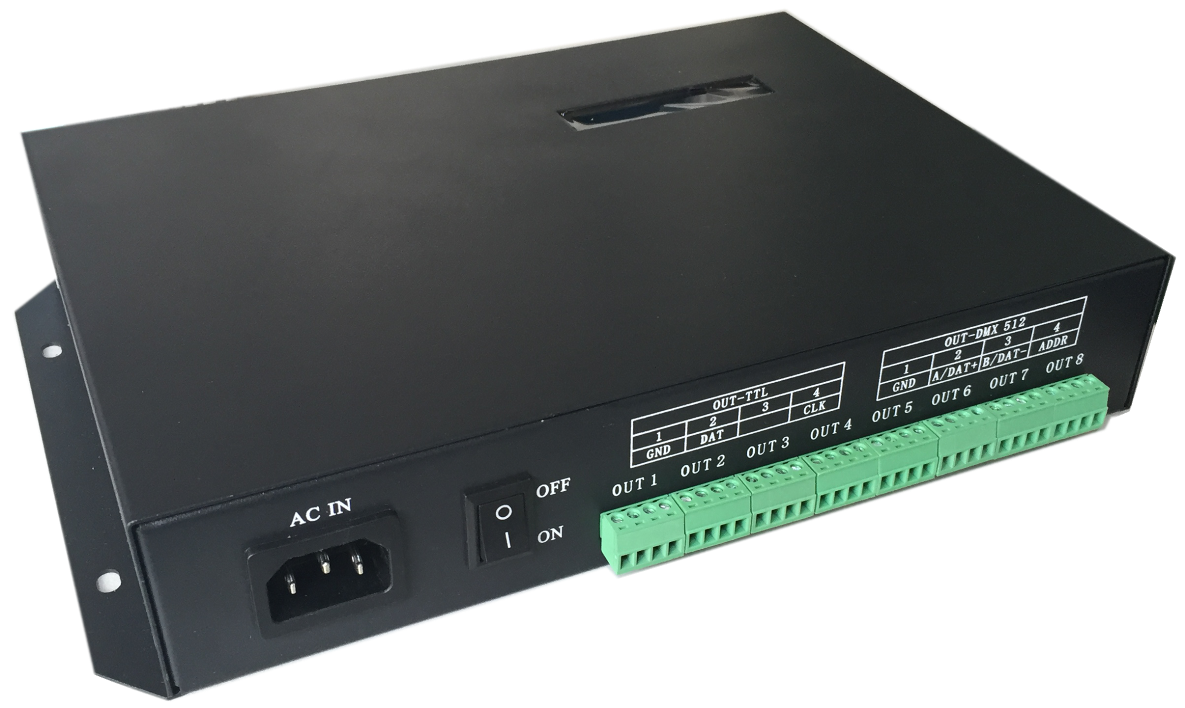

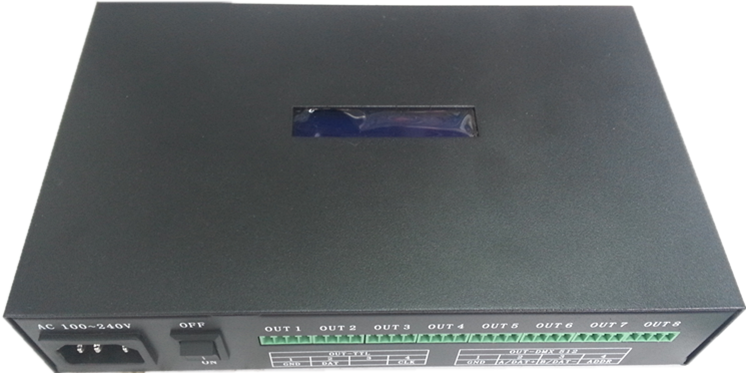

T-500聯機全彩控制器

產品概要：: 工作溫度：-20℃—85℃
工作電源：AC100-240V輸入
功耗：5W
重量：1.5Kg
外觀尺寸：244長*137寬*48高

詳細介紹

一、T-500K系統特點

1、32級—65536級灰度控制，軟件Gamma校正處理，可實現定時播放、播放片段選擇、整體亮度調整、白平衡調整、播放速度調整、內置動畫測試程序、RGBW四色燈具控制等功能，極大滿足了客戶在應用及調試中的多種需求。

2、結合視頻編播軟件LedPlayer,可控制規則，異形等各種點、線、面光源。

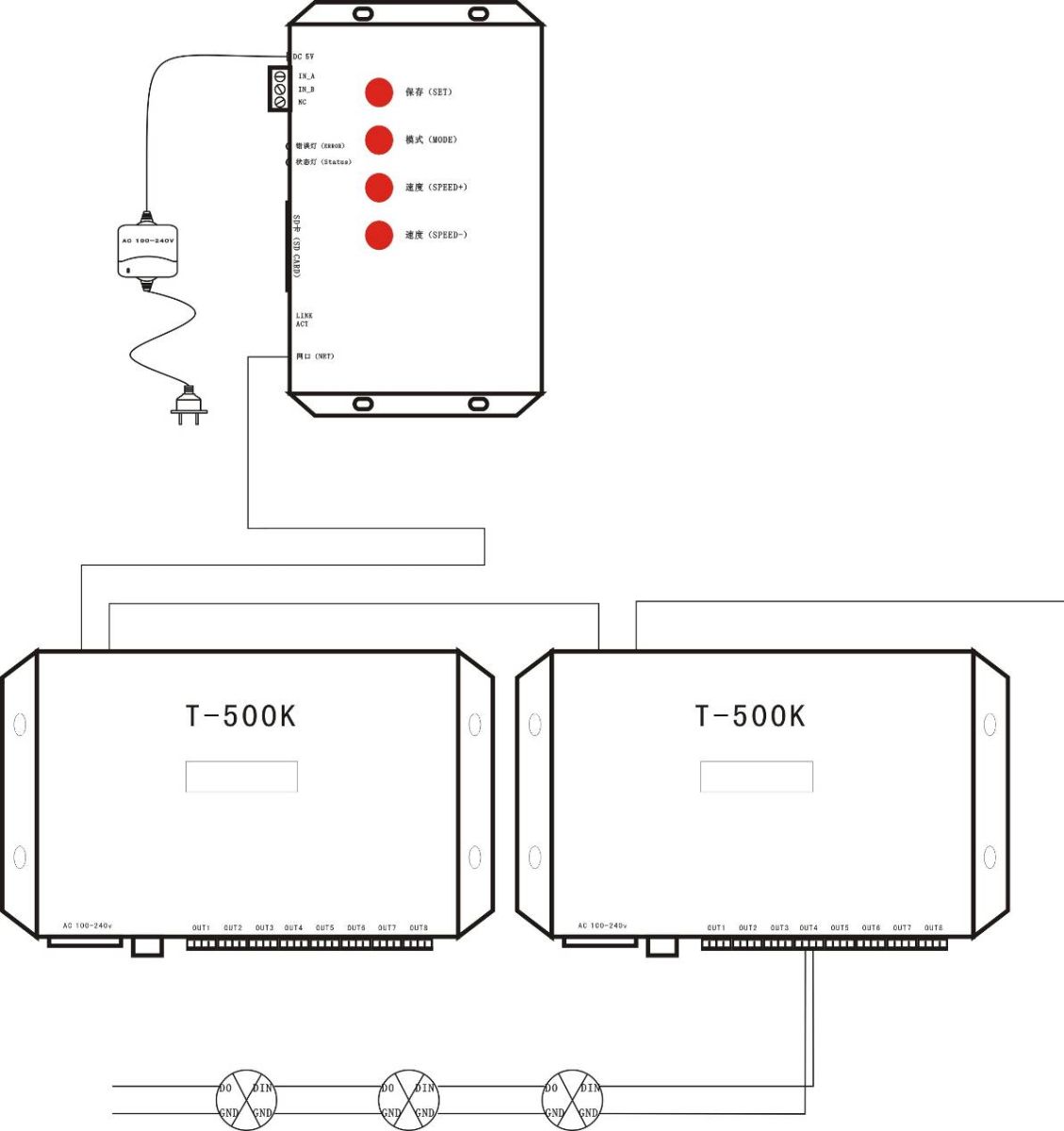

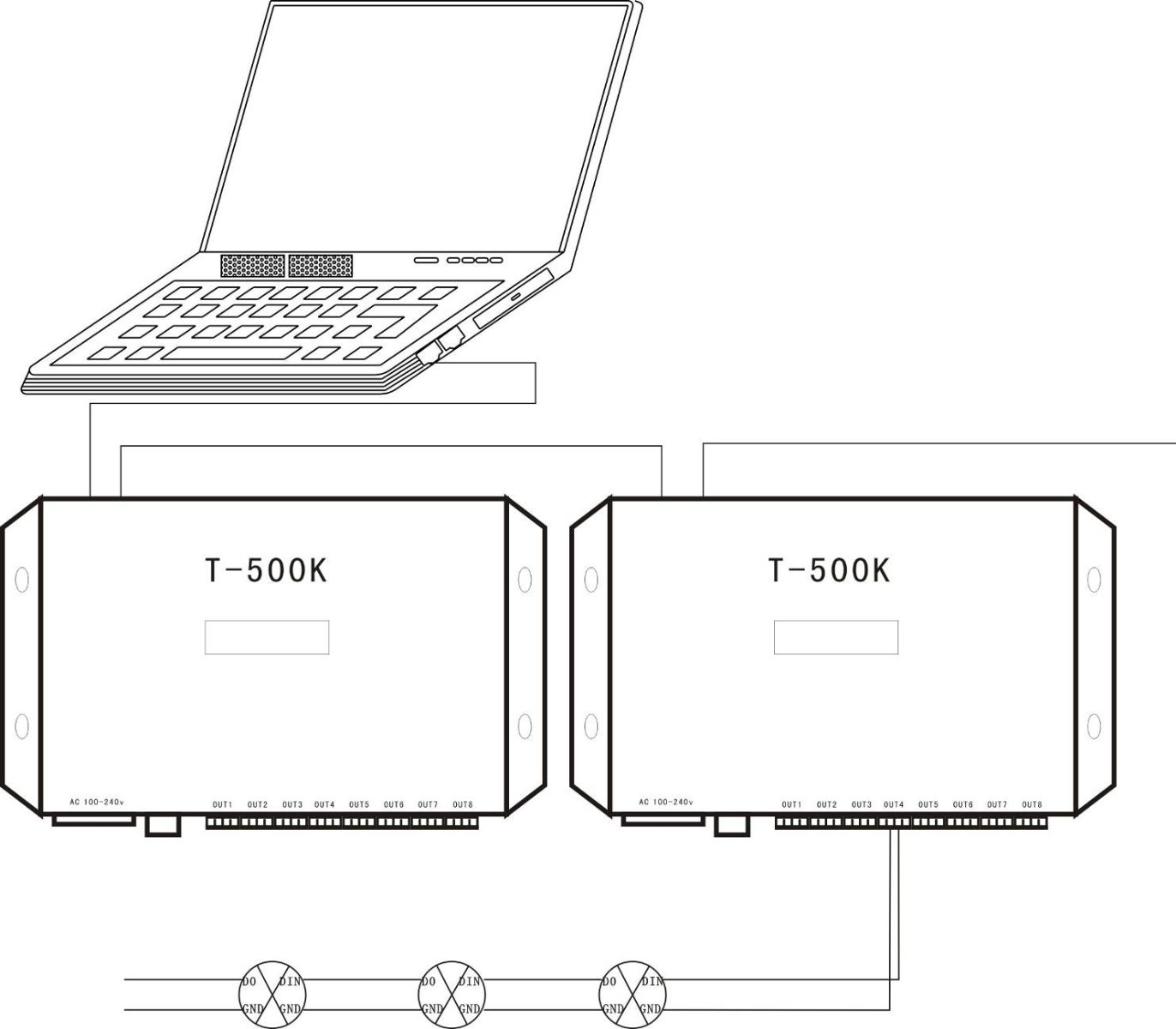

3、電腦聯機和脫機都可，連電腦最大可帶載30萬點像素，脫機最大可帶載10萬點像素。

4、每臺控制器8個端口，每端口最大可帶768個像素?zé)簟?/p>

5、控制器的通訊采用網絡協議，接口為標準RJ-45，支持聯機控制與脫機控制。

6、每臺控制器采用撥碼開關設置對應的IP地址，工程中更穩定

7、增強TTL和485差分信號輸出。

二、支持芯片：

支持芯片	單臺最大帶載燈數	備注
UCS1903,UCS1903B ,UCS1909，UCS1912	6144像素	有高速和低速之分
UCS2903,UCS2909,UCS2912,	6144像素	有高速和低速之分
UCS3903	6144像素
UCS8903	6144像素
UCS512	4096像素
TM1803,TM1804,TM1809,TM1812	6144像素	有高速和低速之分
TM1913，TM1914	6144像素
WS2811，WS2812	6144像素	有高速和低速之分
WS2821，WS2822	4096 像素
P9813	6144像素
P9883	6144像素
DMX512	4096像素	國際標準DMX512
SM16703	6144像素	有高速和低速之分
SM16716，SM16726	6144像素
LX1003，LX1203，LX1603	6144像素	有高速和低速之分
LPD6803,D705,1101	6144像素

三、 絲印含義

TTL/245信號輸出： 485/DMX信號輸出：

GND	GND(負極）	GND	GND(負極）
DAT	數據	A/DAT+	信號正
		B/DAT-	信號負
CLK	時鐘	ADDR	寫址線
